| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Ironman |
| प्रमाणन: | ISO9001 |
| लक्ज़री टिकिंग विंग गेट टर्नस्टाइल <TDH-PWY905> के उत्पाद विनिर्देश |
||||

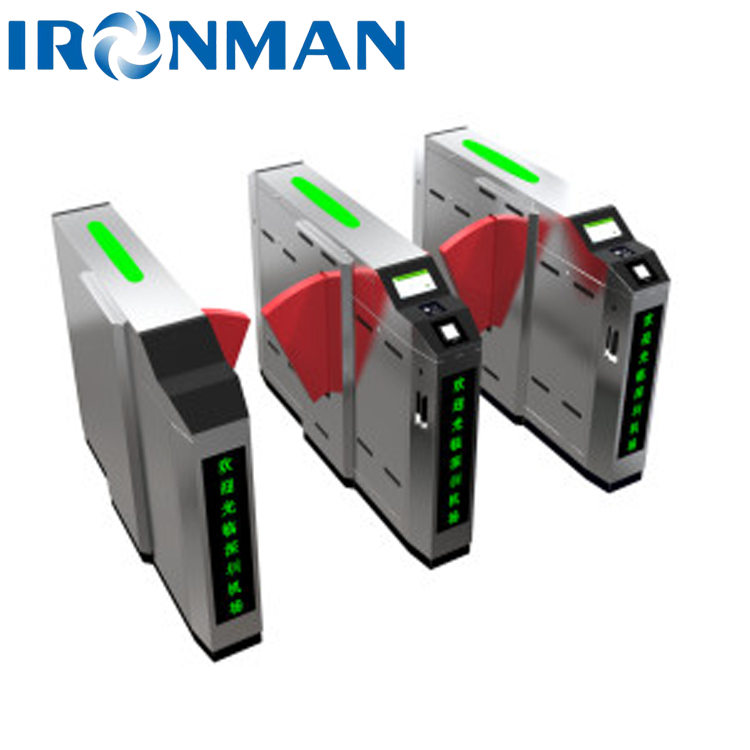

| उत्पाद की तस्वीर | दस्तावेज़ संख्या: | |||
| संस्करण | ए / 0 | |||
| संशोधन का समय | ||||
| द्वारा संशोधित | ||||
| उत्पाद पैरामीटर | DIMENSIONS | 1600*300*980MM(समर्थन अनुकूलन) | घर निर्माण की सामग्री: | आवास: ऐसी SUS304 1.5MM शीर्ष कवर: ऐसी SUS304 2.0MM |
| विंग आर्म सामग्री: | 15 एमएम एक्रिलिक विंग बोर्ड / सॉफ्ट विंग फ्लैप वैकल्पिक डबल फ्लाइंग विंग्स को सपोर्ट कर सकता है |
चैनल की चौड़ाई: | 550 एमएम या 600 एमएम समर्थन 900MM डबल विंग |
|
| उत्पाद आरेखण: | ||||
| तकनीकी मापदण्ड | ◆ आवास सामग्री: तो ऐसी SUS304 ◆ आंतरिक संरचना: फ्रेम संरचना/मानक स्टेनलेस स्टील खोल;दोनों सिरों पर पाले सेओढ़ लिया काला रंग; ◆बिजली वोल्टेज: AC220V±10V ड्राइव मोटर: डीसी ब्रशलेस मोटर (24 ~ 36VDC) ◆आंदोलन संरचना: पूरी ऊंचाई प्रत्यक्ष ड्राइव आंदोलन, ऊपरी और निचले शिकंजा के साथ तय की, मजबूती से असर बल;उच्च परिशुद्धता आंदोलन और मोटर प्रत्यक्ष ड्राइव, उच्च परिशुद्धता, तेजी से खोलने और बंद करने की गति, लंबी सेवा जीवन (पेटेंट उत्पाद);डबल-फ्लाइंग विंग एयरक्राफ्ट कोर (वैकल्पिक) का ऑपरेशन मोड चार-बार लिंकेज संरचना को अपनाता है, जिसमें उच्च स्थिरता और कम शोर होता है। ◆ सेवा जीवन: 5,000,000 बार ◆ इन्फ्रारेड सेंसर: 10 जोड़े (विन्यास के 10 से अधिक जोड़े का समर्थन कर सकते हैं) ◆कार्य तापमान:-35℃ ~ 75℃ ◆ सापेक्ष आर्द्रता: 0 ~ 90% (गैर संघनक) ◆ संचार इंटरफ़ेस: RS232 सीरियल पोर्ट ◆ संचार प्रोटोकॉल: MODBUS प्रोटोकॉल ◆ टर्नस्टाइल काम करने की गति: 45 ~ 50 व्यक्ति / मिनट;डबल-फ्लाइंग विंग कॉन्फ़िगरेशन ≤ 30 लोग / मिनट (मेमोरी मोड चालू किया जा सकता है) ◆ पासिंग टाइम: स्वाइपिंग कार्ड ट्रैवल टाइम: 10S (यदि कोई 10S के भीतर नहीं गुजरता है: गेट अपने आप बंद हो जाएगा, और समय को जरूरत के हिसाब से एडजस्ट किया जा सकता है) |
|||
| समारोह पैरामीटर | बुनियादी उपयोग | ●अलार्म समारोह: ध्वनि और प्रकाश अलार्म समारोह के साथ | ||
| ● विरोधी हस्तक्षेप: यह विद्युत चुम्बकीय और अन्य बाहरी कारकों के कारण गेट की असामान्यता को सीमित कर सकता है | ||||
| ●ट्रैफिक मोड सेटिंग: वन-वे ट्रैफिक, टू-वे ट्रैफिक, फ्री ट्रैफिक आदि को मेन कंट्रोल पैनल के बटन के जरिए सेट किया जा सकता है | ||||
| ● एंटी टेलिंग: एक समय में बहुत से लोगों की अनधिकृत स्थिति को रोकें। | ||||
| ●एंटी पिंच फंक्शन: जब गेट बंद होने की प्रक्रिया में होता है, तो एंटी-पिंच सिग्नल का पता लगाने के बाद गेट बंद होना बंद हो जाएगा | ||||
| ●स्वचालित रीसेट: गेट खोलने के बाद, यदि उपयोगकर्ता निर्दिष्ट समय के भीतर पास नहीं होता है, तो सिस्टम स्वचालित रूप से इस समय पास करने के लिए उपयोगकर्ता की अनुमति को रद्द कर देगा;डिफ़ॉल्ट 10 सेकंड है, और ट्रैफ़िक का समय स्विच के माध्यम से सेट किया जा सकता है | ||||
| अभिगम नियंत्रण: बाहरी पोर्ट विभिन्न प्रकार के बायोमेट्रिक उपकरणों को जोड़ सकता है | ||||
| ● बिजली बंद और खोलना: बिजली बंद होने के बाद बंद करें, और स्विच खोलने की दिशा निर्धारित की जा सकती है | ||||
| ● दोष पहचान: नियंत्रण बोर्ड गलती प्रकार का पता लगाने का समर्थन कर सकता है, दोषों के कारणों का विश्लेषण करने और दोषों और असामान्यताओं को संभालने में सहायता करता है। | ||||
| पासिंग इंडिकेशन: पासिंग स्टेटस इंडिकेटर के साथ;यह चैनल में रहने के समय को पार करने का अलार्म फ़ंक्शन भी सेट कर सकता है | ||||
| विस्तार समारोह | ▲ पासिंग मोड △ सामान्य: सामान्य पैदल यात्री पासिंग मोड △ पासिंग: स्वचालित वाहन / इलेक्ट्रिक वाहन / मोटरसाइकिल पासिंग मोड |
|||
| ▲ खुलने / बंद होने में देरी, गेट टर्नस्टाइल के खुलने का समय शुरू होने के बाद देरी से खुलने का समय निर्धारित करें / पैदल चलने वालों के गुजरने के बाद देरी से बंद होने का समय निर्धारित करें, डिफ़ॉल्ट 0 सेकंड है | ||||
| ▲ चैनल में कार्ड स्वाइप करना △डिफ़ॉल्ट वर्जित: चैनल (आगमनात्मक अवरक्त क्षेत्र) में कार्ड स्वाइप करना अमान्य है △अनुमति: चैनल में कार्ड स्वाइपिंग सत्यापन की अनुमति है |
||||
| ▲क्या दरवाजा बंद करने से ट्रेलिंग और रिवर्सिंग ब्लॉक हो जाती है △ गेट बंद: रिवर्स/ट्रेलिंग (ए स्वाइप कार्ड, बी पास) गेट को बंद नहीं करेगा △पहले गेट बंद करें और फिर गेट खोलें: रिवर्स/ट्रेलिंग ट्रैफिक के लिए पहले गेट बंद करें, और फिर गेट बंद करने के बाद फिर से खोलें △गेट बंद करने के बाद गेट न खोलें: रिवर्स/ट्रेलिंग ट्रैफिक गेट को बंद कर देगा, और गेट बंद होने के बाद फिर से नहीं खुलेगा |
||||
| ▲ फायर लिंकेज △आम तौर पर खुला मोड: गेट खुला रहता है; △ सामान्य रूप से बंद मोड: गेट बंद रहता है |
||||
| ▲ सिस्टम भाषा समारोह △चीनी: सिस्टम चीनी इंटरफ़ेस सेट कर सकता है △अंग्रेजी: सिस्टम अंग्रेजी इंटरफ़ेस सेट कर सकता है |
||||
| ▲ पासिंग मोड △ दो-तरफ़ा ट्रैफ़िक, दो-तरफ़ा कार्ड स्वाइप करना सामान्य है △ टू-वे फ्री पैसेज, टू-वे फ्री पैसेज, कार्ड वेरिफिकेशन की जरूरत नहीं। △ वन-वे ट्रैफिक, वन-वे (ए) कार्ड स्वाइप, गेट ओपन, नॉर्मल पास, रिवर्स (बी) कार्ड स्वाइप अमान्य, गेट बंद △ वन-वे फ्री पैसेज, वन-वे (ए) फ्री पैसेज, रिवर्स (बी) कार्ड वेरिफिकेशन। △पास करना प्रतिबंधित है, दो-तरफ़ा कार्ड स्वाइप करना अमान्य है, और गेट बंद अवस्था में प्रवेश करता है |
||||
उत्पाद परिचय:
विंग गेट मुख्य रूप से पैदल मार्ग प्रबंधन के लिए उपयोग किया जाता है;इसमें त्वरित उद्घाटन, सुरक्षा और सुविधा की विशेषताएं हैं, और उच्च आवृत्ति पहुंच वाले पैदल चलने वालों के लिए एक आदर्श प्रबंधन और जल निकासी उपकरण है।यह लोगों के प्रवाह के एक तरफ़ा या दो तरफ़ा नियंत्रण के लिए उपयुक्त है।यह तीन रोलर गेट्स और स्विंग गेट्स का उन्नत संस्करण है।उपस्थिति फैशनेबल है।उदार, तेज गति।यह व्यापक रूप से हवाई अड्डों, मेट्रो स्टेशनों, स्टेशनों, टर्मिनलों, आकर्षणों, पार्कों, छात्र छात्रावासों और पैदल चलने वालों के रास्ते में उपयोग किया जाता है।
विंग गेट आकार: उपस्थिति बॉक्स को पुल प्रकार अष्टकोणीय इच्छुक विंग गेट, पुल प्रकार जहाज के आकार का विंग गेट, पुल प्रकार ट्रैपोज़ाइडल विंग गेट, डबल-कोर विंग गेट में विभाजित किया जा सकता है।विंग गेट्स को सॉफ्ट विंग्स और ऐक्रेलिक जैसी अन्य सामग्रियों में विभाजित किया जा सकता है।
