| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Tiejun Turnstile |
| प्रमाणन: | ISO9001 |
| ओवल विंग गेट टर्नस्टाइल <टीडीएच-वाई305> के उत्पाद विनिर्देश |
||||

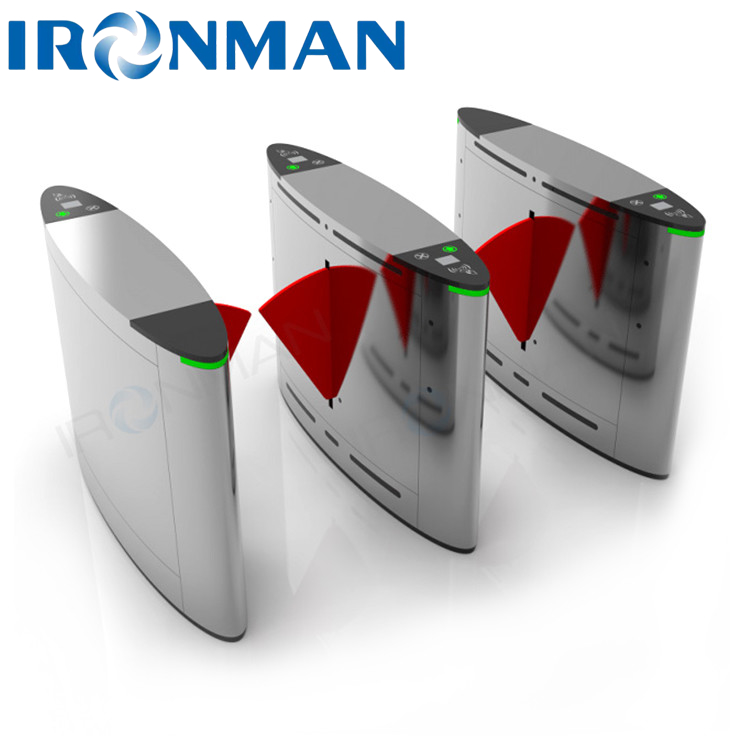

| उत्पाद की तस्वीर |
दस्तावेज़ संख्या: | |||
| संस्करण | ए / 0 | |||
| संशोधन का समय | ||||
| द्वारा संशोधित | ||||
| उत्पाद पैरामीटर | DIMENSIONS | 1400 * 300 * 980 मिमी | घर निर्माण की सामग्री: | आवास: स्टेनलेस स्टील 304 1.5 एमएम शीर्ष स्टेनलेस स्टील 304 2.0 मिमी |
| विंग आर्म सामग्री: | 15 एमएम एक्रिलिक विंग बोर्ड / सॉफ्ट विंग फ्लैप वैकल्पिक | चैनल की चौड़ाई | 550 मिमी या 600 मिमी | |
| तकनीकी मापदण्ड | ◆ आवास सामग्री: तो ऐसी SUS304 ◆ आंतरिक संरचना: Steelframe संरचना/मानक स्टेनलेस स्टील खोल ◆बिजली वोल्टेज: AC220V±10V ड्राइव मोटर: डीसी ब्रशलेस मोटर (24 ~ 36VDC) ◆आंदोलन संरचना: पूरी ऊंचाई प्रत्यक्ष ड्राइव आंदोलन, ऊपरी और निचले शिकंजा के साथ तय की, मजबूती से असर बल;उच्च परिशुद्धता आंदोलन और मोटर प्रत्यक्ष ड्राइव, उच्च परिशुद्धता, तेजी से खोलने और बंद करने की गति, लंबी सेवा जीवन (पेटेंट उत्पाद ◆ सेवा जीवन: 5,000,000 बार ◆ इन्फ्रारेड सेंसर: 4 से 6 जोड़े (कॉन्फ़िगरेशन के 12 जोड़े तक का समर्थन कर सकते हैं) ◆कार्य तापमान:-35℃ ~ 75℃ ◆ सापेक्ष आर्द्रता: 0 ~ 90% (गैर संघनक) ◆ संचार इंटरफ़ेस: RS232 सीरियल पोर्ट ◆ संचार प्रोटोकॉल: MODBUS प्रोटोकॉल ◆ टर्नस्टाइल काम करने की गति: 45 ~ 50 लोग / मिनट;डबल-फ्लाइंग विंग कॉन्फ़िगरेशन ≤ 30 लोग / मिनट (मेमोरी मोड चालू किया जा सकता है) ◆ पासिंग टाइम: स्वाइपिंग कार्ड ट्रैवल टाइम: 10S (यदि कोई 10S के भीतर नहीं गुजरता है: गेट अपने आप बंद हो जाएगा, और समय को जरूरत के हिसाब से एडजस्ट किया जा सकता है) |
|||
| समारोह पैरामीटर | बुनियादी उपयोग | ●अलार्म समारोह: ध्वनि और प्रकाश अलार्म समारोह के साथ | ||
| ●विरोधी-हस्तक्षेप: यह विद्युत चुम्बकीय और अन्य बाहरी कारकों के कारण ट्यूटरस्टाइल की असामान्यता को सीमित कर सकता है | ||||
| ●पास मोड सेटिंग: वन-वे पास, टू-वे पास, फ्री पास (विंग आर्म रिट्रेक्शन), आदि को मुख्य कंट्रोल पैनल पर बटन के माध्यम से सेट किया जा सकता है | ||||
| ● एंटी टेलिंग: एक समय में बहुत से लोगों की अनधिकृत स्थिति को रोकें। | ||||
| ●एंटी पिंच फंक्शन: जब ट्यूटरनस्टाइल बंद होने की प्रक्रिया में होता है, तो ट्यूटरनस्टाइल एंटी-पिंच सिग्नल का पता लगाने के बाद बंद होना बंद कर देगा | ||||
| ●स्वचालित रीसेट: गेट खोलने के बाद, यदि उपयोगकर्ता निर्दिष्ट समय के भीतर पास नहीं होता है, तो सिस्टम स्वचालित रूप से इस समय पास करने के लिए उपयोगकर्ता की अनुमति को रद्द कर देगा;डिफ़ॉल्ट 10 सेकंड है, और ट्रैफ़िक का समय स्विच के माध्यम से सेट किया जा सकता है | ||||
| अभिगम नियंत्रण: बाहरी पोर्ट विभिन्न प्रकार के बायोमेट्रिक उपकरणों को जोड़ सकता है | ||||
| ● बिजली बंद और खोलना: बिजली बंद होने के बाद बंद करें, और स्विच खोलने की दिशा निर्धारित की जा सकती है | ||||
| ● दोष पहचान: नियंत्रण बोर्ड गलती प्रकार का पता लगाने का समर्थन कर सकता है, दोषों के कारणों का विश्लेषण करने और दोषों और असामान्यताओं को संभालने में सहायता करता है। | ||||
| पासिंग इंडिकेशन: पासिंग स्टेटस इंडिकेटर के साथ;यह चैनल में रहने के समय को पार करने का अलार्म फ़ंक्शन भी सेट कर सकता है | ||||
| विस्तार समारोह | ▲ पासिंग मोड △ सामान्य: सामान्य पैदल यात्री पासिंग मोड △ पासिंग: स्वचालित वाहन / इलेक्ट्रिक वाहन / मोटरसाइकिल पासिंग मोड |
|||
| ▲ आवाज प्रसारण, विस्तार योग्य आवाज मॉड्यूल, और मात्रा समायोजन | ||||
| ▲ खुलने / बंद होने में देरी, गेट टर्नस्टाइल के खुलने का समय शुरू होने के बाद देरी से खुलने का समय निर्धारित करें / पैदल चलने वालों के गुजरने के बाद देरी से बंद होने का समय निर्धारित करें, डिफ़ॉल्ट 0 सेकंड है | ||||
| ▲ चैनल में कार्ड स्वाइप करना △डिफ़ॉल्ट वर्जित: चैनल (आगमनात्मक अवरक्त क्षेत्र) में कार्ड स्वाइप करना अमान्य है △अनुमति: चैनल में कार्ड स्वाइपिंग सत्यापन की अनुमति है |
||||
| ▲क्या दरवाजा बंद करने से ट्रेलिंग और रिवर्सिंग ब्लॉक हो जाती है △ गेट बंद: रिवर्स/ट्रेलिंग (ए स्वाइप कार्ड, बी पास) गेट को बंद नहीं करेगा △पहले गेट बंद करें और फिर गेट खोलें: रिवर्स/ट्रेलिंग ट्रैफिक के लिए पहले गेट बंद करें, और फिर गेट बंद करने के बाद फिर से खोलें △गेट बंद करने के बाद गेट न खोलें: रिवर्स/ट्रेलिंग ट्रैफिक गेट को बंद कर देगा, और गेट बंद होने के बाद फिर से नहीं खुलेगा |
||||
| ▲ फायर लिंकेज △आम तौर पर खुला मोड: गेट खुला रहता है; △आम तौर पर बंद मोड: गेट बंद रहता है |
||||
| ▲ पैसेज मोड △ द्विदिश मार्ग, स्वाइपिंग कार्ड द्वि-दिशात्मक रूप से लोगों के प्रवाह के लिए। △द्विदिश मुक्त मार्ग, कोई क्रेडिट कार्ड सत्यापन की आवश्यकता नहीं है। △ एकल दिशात्मक मार्ग, एकल दिशात्मक (ए) स्वाइपिंग कार्ड, और लोगों के प्रवाह के लिए गेट सामान्य रूप से खुलता है;रिवर्स डायरेक्शनल (बी) स्वाइपिंग कार्ड अमान्य है, और गेट बंद हो जाता है। △ सिंगल डायरेक्शनल फ्री पैसेज, सिंगल डायरेक्शनल (ए) फ्री पैसेज, और रिवर्स डायरेक्शनल पासिंग (बी) के लिए स्वाइपिंग कार्ड वेरिफिकेशन की जरूरत होती है। △पास करना प्रतिबंधित है, द्विदिश स्वाइपिंग कार्ड अमान्य है, और गेट बंद अवस्था में प्रवेश करता है। |
||||
